該機是專門為重介質選煤廠回收磁性介質設計的全逆筒式磁選設備。該系列設備的磁場的分布特征有利于微細粉的最大回收效果，巧妙設計了分選設備中產生合理礦漿流向的相應結構，使磁性礦物的回收率大大提高，該設備對物料流量、濃度等參數變化的適應性強，廣泛用于重介質選煤廠。

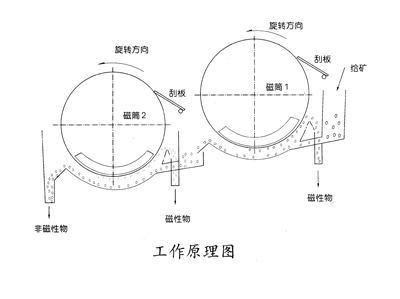

工作原理：
該類設備利用永磁磁系所產生的磁力，將礦漿中的磁性礦物吸引到圓筒表面上來，并隨著圓筒一起旋轉，待脫離磁場作用后在重力、（刮板）作用下，排出機外，而非磁性物料從尾礦口排除，完成分選作用。
型號 | 筒徑 | 筒長(mm) | 分選區筒表 磁感應強度 過程mT | 處理能力 (按礦漿濃度量 30%時的體積計m3/h) | 減速機類型 及電機型號 | 設備總重kg | 簡體轉速r/min | |
2XCTN | 2XCTN | |||||||
2XCTN1012 | 1050 | 1200 | 180-280 | 70 | XWD3-6-1/71 Y100L-43KW | 5600 | 2600 | 21 |
2XCTN1015 | 1500 | 90 | XWD4-7-1/71 Y112M-44KW | 6200 | 3200 | |||
2XCTN1018 | 1800 | 120 | XWD4-6-1/71 Y112M-44KW | 7000 | 3700 | |||
2XCTN1021 | 2100 | 160 | XWD-55-7-1/71 Y132S-45.5KW | 8100 | 4200 | |||
2XCTN1024 | 2400 | 200 | XWD5.5-7-1/71 Y132S-45.5KW | 9500 | 4900 | |||
2XCTN1027 | 2700 | 240 | XWD5.5-7-1/71 Y132S-45.5KW | 10900 | 5500 | |||
2XCTN1030 | 3000 | 320 | XWDY7.5-8-1/71 Y132M-47.5KW | 11140 | 5900 | |||
2XCTN1230 | 1200 | 3000 | 180-280 | 400 | XWDY7.5-8-1/59 Y160M-67.5KW | 15000 | 7600 | |
